奧的斯電梯RS18地址板是一種多形式外圍輸入輸出地址位（BIT）設置的地址板，輸出外圍的接線有三種選擇，分別是奇數地址位的輸入輸出，偶數地址位的輸入輸出，和N+2線的格式輸入輸出，N+2線是指將OTIS LCB板作為L(zhǎng)B板使用時，此時的RS18是作為電梯呼梯的呼梯接口和呼梯擴展接口配置使用。
圖片1

1：地址板上的SW1的1—5號DIP開關以撥到斷開計算地址,BCD碼形式計算
2：SW1的6號DIP接通，7號DIP開關斷開為偶數地址,sw1的1號接通無效， 起始地址為2，地址號為2至62
3：SW1的7號DIP接通，6號DIP開關斷開為奇數地址,奇數地址時在計算的偶數地址上加1 ，sw1的1號接通有效
4：SW1的6號DIP接通時1 2 3 4 5號DIP 開關分別表示BCD碼的十進制數2 4 8 16 32
5：SW1的8號DIP開關接通時選擇N+2線功能，此時SW2 上的1—8號DIP開關分別控制地址位的開通和斷開

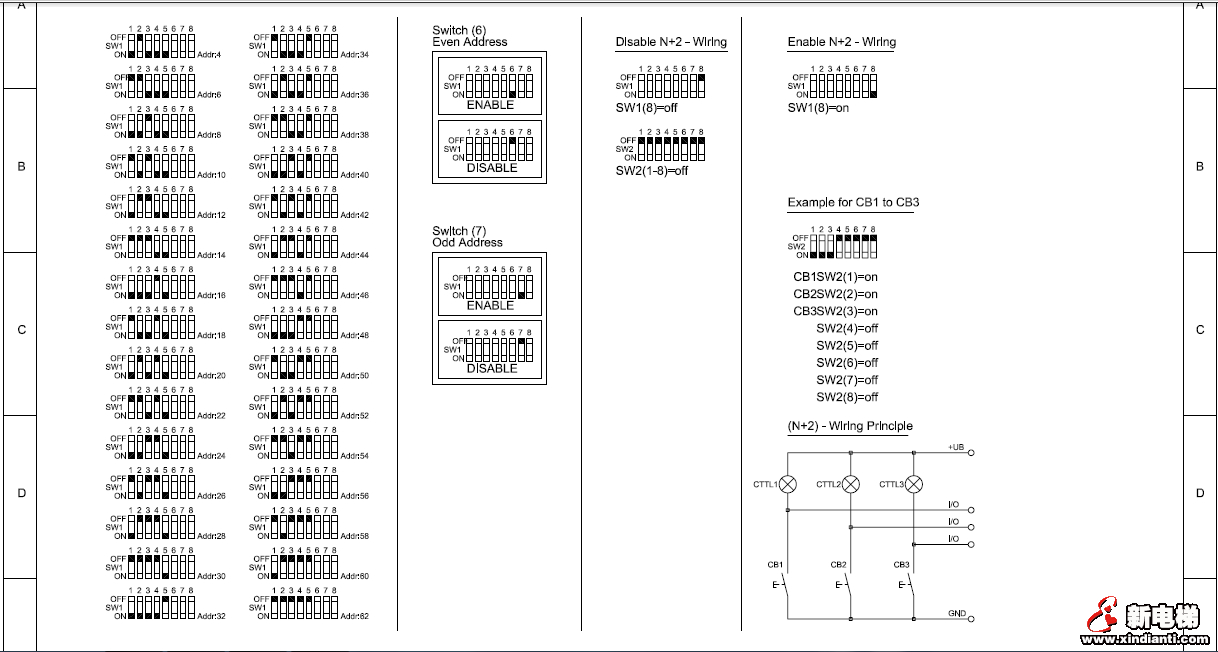

6：上圖中右下角的原理圖表示N+2線的接線方式。
圖片1
SW1的7號DIP接通，6號DIP開關斷開為奇數地址,奇數地址時在計算的偶數地址上加1 ，sw1的1號接通有效原理圖：MCSS220配置

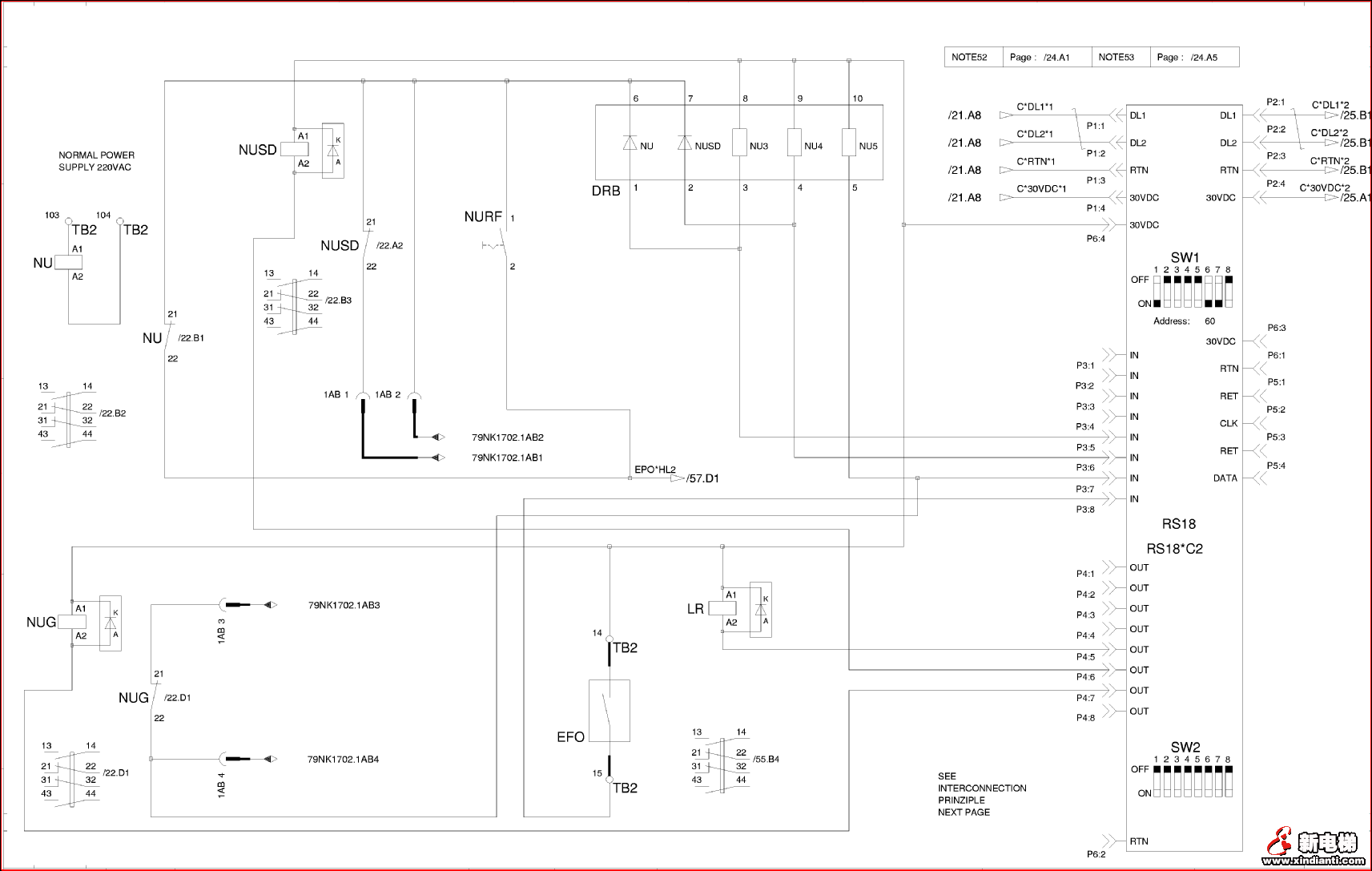

當偶數地址時輸入接P3的5, 6, 7, 8. 輸出接P4的5, 6, 7, 8
當 奇數地址時輸入接P3的1, 2, 3, 4.輸出接P4的1, 2, 3, 4,
